डेटा सेंटर के लिए सटीक विद्युत वितरण क्यों चुनें?

एक डेटा सेंटर में एक स्वस्थ यूपीएस, अच्छा रैक पीडीयू और कोई सक्रिय अलार्म नहीं हो सकता है - फिर विस्तार के दौरान भारी लोड वाले शाखा सर्किट की खोज करें, रखरखाव परिवर्तन के बाद एक ब्रेकर यात्रा, या एक ऊर्जा-उपयोग समस्या जिसे कोई भी कैबिनेट को नहीं सौंप सकता है। कमजोर बिंदु अक्सर उत्पादन या बैकअप पावर नहीं होता है। यह स्रोत और आईटी रैक के बीच वितरण परत है।

संक्षिप्त उत्तर: चुनेंपरिशुद्ध विद्युत वितरणजब आपको वितरण को एक निष्क्रिय विद्युत पैनल के रूप में मानने के बजाय कैबिनेट और शाखा-सर्किट स्तर पर बिजली को देखने, अलार्म चालू करने और प्रबंधित करने की आवश्यकता होती है। यह दृश्यता ऑपरेटरों को लोड असंतुलन का पहले से पता लगाने, बेहतर साक्ष्य के साथ उपलब्ध क्षमता की योजना बनाने और यह अनुमान लगाए बिना दोषों को अलग करने में मदद करती है कि कौन से डाउनस्ट्रीम सर्किट प्रभावित हैं।

सटीक वितरण चुनें जब कैबिनेट - न केवल रैक - को लोड जोखिम और ऊर्जा उपयोग को उजागर करना चाहिए

एक पारंपरिक वितरण कैबिनेट बिजली वितरित करता है। एक बुद्धिमान बिजली वितरण कैबिनेट यह भी रिपोर्ट करती है कि उसके साथ क्या हो रहा है। यह अंतर तब मायने रखता है जब एक सर्वर रूम में पर्याप्त सर्किट, अलमारियाँ, किरायेदार, या बदलते कार्यभार होते हैं कि एक स्प्रेडशीट और कभी-कभार मीटर रीडिंग अब पूरी कहानी नहीं बताती है।

परिशुद्ध वितरण अलमारियाँ उस बिंदु पर निगरानी रखती हैं जहां एक स्रोत को आउटगोइंग सर्किट में विभाजित किया जाता है। करंट, वोल्टेज, बिजली, ऊर्जा, ब्रेकर की स्थिति और अलार्म की स्थिति को कैबिनेट में और जहां कॉन्फ़िगर किया गया है, शाखा द्वारा एकत्र किया जा सकता है। ब्रेकर खुलने के बाद ओवरलोडेड सर्किट के बारे में सीखने के बजाय, आपकी टीम ऑपरेटिंग थ्रेशोल्ड सेट कर सकती है और आउटेज बनने से पहले बढ़ते लोड की जांच कर सकती है।

लाभ केवल अधिक डेटा का नहीं है। यह उपयोगी जवाबदेही है. कैबिनेट-स्तरीय ऊर्जा निगरानी एक भरी हुई कैबिनेट को उस कैबिनेट से अलग करने में मदद कर सकती है जो केवल व्यापक कमरे-स्तरीय रीडिंग के कारण भरी हुई दिखाई देती है। शाखा-स्तरीय जानकारी भी क्षमता चर्चा को अधिक अनुशासित बनाती है: संचालनकर्ता नेमप्लेट मान्यताओं पर भरोसा करने के बजाय, एक नए रैक को मंजूरी देने से पहले वास्तविक सर्किट व्यवहार की समीक्षा कर सकते हैं।

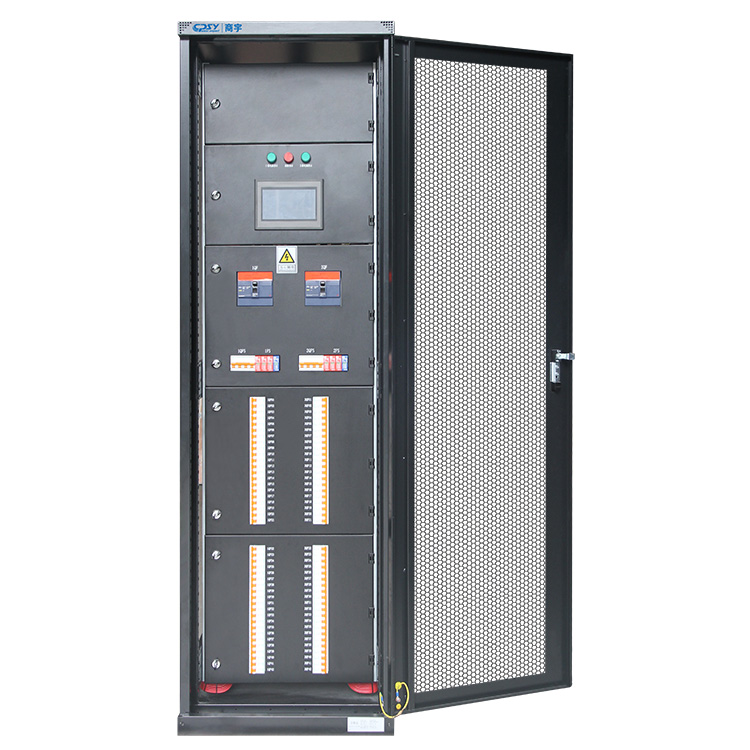

सीपीएसवाई अपनी स्थिति बताता हैसटीक बिजली वितरण अलमारियाँडेटा केंद्रों और कंप्यूटर कक्षों के लिए टर्मिनल वितरण उपकरण के रूप में। इसके बताए गए कॉन्फ़िगरेशन में कॉन्फ़िगर करने योग्य शाखा सर्किट, शाखा निगरानी, ​​​​अलार्म, 7-इंच टच-स्क्रीन एचएमआई और मोडबस संचार शामिल हैं। वे कार्य तभी उपयोगी होते हैं जब उन्हें सही ढंग से चालू किया जाता है और किसी के द्वारा समीक्षा की जाती है। एक टच स्क्रीन अलार्म स्वामित्व, आधारभूत माप या परिवर्तन-नियंत्रण प्रक्रिया का स्थान नहीं लेती है।

कैसे बुद्धिमान शाखा निगरानी तेज़, बेहतर जानकारी वाले बिजली संचालन का समर्थन करती है

शाखा निगरानी काम करती है क्योंकि यह खोज क्षेत्र को सीमित कर देती है। एक स्रोत-स्तरीय मीटर पुष्टि कर सकता है कि यूपीएस आउटपुट या कैबिनेट अपेक्षा से अधिक भार ले रहा है। यह आवश्यक रूप से नहीं दिखा सकता है कि कौन सा आउटगोइंग सर्किट बदल गया है, क्या एक चरण असंगत धारा ले जा रहा है, या क्या कोई विशेष शाखा अपनी परिचालन सीमा के करीब पहुंच रही है। प्रति-शाखा डेटा ऑपरेटर को शुरुआत करने के लिए एक व्यावहारिक स्थान देता है।

यह तीन सामान्य घटनाओं के दौरान मायने रखता है। सबसे पहले, एक क्षमता अनुरोध: सुविधा टीम उपकरण को मंजूरी देने से पहले इच्छित कैबिनेट और उसके उपलब्ध सर्किट की समीक्षा कर सकती है। दूसरा, एक ब्रेकर अलार्म: कर्मचारी केवल जांच के लिए लाइव कैबिनेट खोले बिना प्रभावित शाखा और उसके निर्धारित भार की पहचान कर सकते हैं। तीसरा, एक दक्षता समीक्षा: ऊर्जा डेटा की तुलना कैबिनेट, जोन या ग्राहक आवंटन से की जा सकती है जहां मीटरिंग योजना इसका समर्थन करती है।

दूरस्थ संचार परिचालन मूल्य का हिस्सा है। मॉडबस चयनित कैबिनेट जानकारी को बिल्डिंग मैनेजमेंट सिस्टम, डीसीआईएम प्लेटफॉर्म या साइट मॉनिटरिंग सिस्टम तक ले जा सकता है, बशर्ते इंटीग्रेटर मैप रजिस्टर करता हो, लगातार बिंदुओं को नाम देता हो और अलार्म व्यवहार का परीक्षण करता हो। उपकरण में एक कैबिनेट एचएमआई मूल्यवान है, लेकिन यह लाइट-आउट सुविधा के लिए पर्याप्त नहीं है। इसके विपरीत, केंद्रीय निगरानी स्थानीय संकेत को छोड़ने का कोई कारण नहीं है; कैबिनेट के सामने काम करने वाले तकनीशियनों को रखरखाव के दौरान स्पष्ट स्थिति की आवश्यकता होती है।

एक सीमा है. विद्युत निगरानी विद्युत स्थितियों की रिपोर्ट करती है, सर्वर अनुप्रयोग स्वास्थ्य की नहीं। यह गलत सर्किट लेबल, अनिर्दिष्ट चाल, या खराब डिज़ाइन वाली डाउनस्ट्रीम टोपोलॉजी के लिए भी क्षतिपूर्ति नहीं कर सकता है। यदि पूर्व-निर्मित शेड्यूल गलत है तो अच्छा डेटा जल्दी से भ्रामक हो जाता है।

जहां सटीक बिजली वितरण सबसे बड़ा परिचालन मूल्य प्रदान करता है

रिटर्न सबसे मजबूत होता है जहां बिजली बार-बार बदलती है, डाउनटाइम में वास्तविक लागत होती है, या एक टीम को एक से अधिक हितधारकों के लिए क्षमता निर्णयों का बचाव करना होता है। वित्तीय, दूरसंचार, उद्यम और सरकारी कंप्यूटर कक्ष सभी उस पैटर्न में फिट होते हैं, यही कारण है कि वे इस उपकरण वर्ग के लिए सामान्य अनुप्रयोग हैं।

एआई विकास और उच्च-घनत्व आईटी लोड शाखा-स्तरीय दृश्यता को एक नियोजन आवश्यकता बनाते हैं

एआई और अन्य कंप्यूट-भारी तैनाती पारंपरिक एंटरप्राइज आईटी की तुलना में कमरे के लोड प्रोफाइल को तेजी से बदल सकती है। नए उच्च-घनत्व रैक समूहों में आ सकते हैं, और व्यावहारिक बाधा अक्सर एक विशेष वितरण पथ होती है, न कि कुल उपयोगिता सेवा। कैबिनेट और शाखा रीडिंग से यह पता चलता है कि बिजली कहाँ पहले से ही केंद्रित है और कहाँ नए उपकरण असमान बोझ पैदा करेंगे।

यह कोई तर्क नहीं है कि हर कमरे को समान वास्तुकला की आवश्यकता होती है। अतिरिक्त भार स्वीकार करने से पहले कुछ सुविधाओं को अपस्ट्रीम परिवर्तन, अधिक अलमारियाँ, या संशोधित रैक लेआउट की आवश्यकता होगी। सटीक निगरानी से वह निर्णय जल्दी दिखाई देता है। यह वह क्षमता पैदा नहीं करता जो विद्युत डिज़ाइन ने कभी प्रदान नहीं की।

यूपीएस-समर्थित सर्वर रूम को स्रोत और रैक के बीच एक स्पष्ट, निगरानी योग्य वितरण परत की आवश्यकता होती है

यूपीएस एक महत्वपूर्ण स्रोत पथ की सुरक्षा करता है, लेकिन ऑपरेटरों को अभी भी यह समझने की आवश्यकता है कि उस संरक्षित आउटपुट को कैसे विभाजित किया जा रहा है। यूपीएस और रैक परत के बीच एक निगरानी योग्य कैबिनेट स्रोत क्षमता को वास्तविक डाउनस्ट्रीम खपत से जोड़ने में मदद करता है। रखरखाव बाईपास योजना या आउटेज समीक्षा के दौरान, जब सर्किट, कैबिनेट लोड और अलार्म एक वितरण परत में दिखाई देते हैं, तो उस रिश्ते को दस्तावेज करना बहुत आसान होता है।

सीपीएसवाई अपनी सटीक वितरण कैबिनेट श्रेणी के लिए कई रेटेड-वोल्टेज और इनपुट-वर्तमान विकल्पों के साथ 20-300 केवीए क्षमता विकल्पों को सूचीबद्ध करता है। आपको उन श्रेणियों को एक प्रारंभिक बिंदु के रूप में मानना ​​चाहिए, चयन शॉर्टकट के रूप में नहीं। आवश्यक अपस्ट्रीम सिस्टम, उपलब्ध फॉल्ट करंट, डाउनस्ट्रीम लोड योजना और स्थानीय विद्युत आवश्यकताएं उपयुक्त कॉन्फ़िगरेशन निर्धारित करती हैं।

परिशुद्ध बिजली वितरण कैबिनेट बनाम रैक पीडीयू बनाम पारंपरिक पैनलबोर्ड

इन उत्पादों को अक्सर विकल्प के रूप में माना जाता है। वे नहीं हैं। प्रत्येक पावर श्रृंखला में एक अलग बिंदु पर कार्य करता है, और एक अच्छी तरह से डिज़ाइन किया गया डेटा सेंटर इन तीनों का उपयोग कर सकता है।

पीडीयू किस रैक की निगरानी कर सकता है और कैबिनेट स्तर पर किसकी जगह नहीं ले सकता

एक रैक पीडीयू आईटी उपकरण के करीब बैठता है और इसके डिजाइन के आधार पर रैक, आउटलेट, या आउटलेट-समूह मीटरींग और स्विचिंग प्रदान कर सकता है। यह डिवाइस-स्तरीय खपत की पहचान करने और रिसेप्टेकल्स को नियंत्रित करने के लिए मूल्यवान है। यह कई रैक में आउटगोइंग फीडर और शाखा-सर्किट स्थितियों के कैबिनेट-स्तरीय दृश्य को प्रतिस्थापित नहीं कर सकता है। न ही यह अपस्ट्रीम स्रोत को समान वितरण फ़ंक्शन, ब्रेकर व्यवस्था या भौतिक इंटरफ़ेस प्रदान करता है।

यदि प्रश्न यह है कि "कौन सा सर्वर बिजली का उपयोग कर रहा है?" एक रैक पीडीयू बेहतर उपकरण हो सकता है। यदि प्रश्न यह है कि "कौन सी कैबिनेट शाखा अपनी सीमा के करीब है, और कौन सा रैक समूह डाउनस्ट्रीम है?" एक सटीक वितरण कैबिनेट अधिक प्रासंगिक परत है।

जब एक पारंपरिक पैनलबोर्ड वितरण प्रदान करता है लेकिन पर्याप्त परिचालन दृश्यता नहीं होती है

एक पारंपरिक पैनलबोर्ड स्थिर, कम-जटिलता वाले स्थानों के लिए एक समझदार विकल्प हो सकता है जहां स्थानीय विद्युत वितरण मुख्य आवश्यकता है और निगरानी परिचालन रूप से आवश्यक नहीं है। जब ऑपरेटरों को शाखा अलार्म, ऊर्जा रिपोर्टिंग, दूरस्थ स्थिति, या क्षमता प्रबंधन के लिए नियंत्रित इंटरफ़ेस की आवश्यकता होती है, तो एक महत्वपूर्ण कमरे में बचाव करना कठिन हो जाता है।

लागत समझौता वास्तविक है। इंटेलिजेंट कैबिनेट में मीटर, संचार हार्डवेयर, कॉन्फ़िगरेशन कार्य और कमीशनिंग आवश्यकताएं शामिल होती हैं। एक छोटे से स्थिर कमरे के लिए उन सुविधाओं को खरीदना जिनकी कभी निगरानी नहीं की जाएगी, बेकार है। बदलते महत्वपूर्ण परिवेश के लिए एक बुनियादी पैनल खरीदना बाद में अधिक महंगा हो सकता है, खासकर यदि रेट्रोफिटिंग के लिए डाउनटाइम या प्रतिस्थापन कैबिनेट की आवश्यकता होती है।

प्रोजेक्ट के लिए बसबार आर्किटेक्चर, आउटगोइंग सर्किट, मॉनिटरिंग इंटरफेस और इंस्टॉलेशन शर्तों का मिलान करें

एक-पंक्ति आरेख से प्रारंभ करें, कैबिनेट ब्रोशर से नहीं। स्रोत व्यवस्था, वोल्टेज, ग्राउंडिंग विधि, फॉल्ट-ड्यूटी आवश्यकताओं और डाउनस्ट्रीम लोड की इच्छित गंभीरता की पुष्टि करें। अमेरिकी परियोजनाओं में, 208V वितरण कई आईटी परिवेशों में आम है, लेकिन आपको बाजार की आदत के अनुसार चयन करने के बजाय वास्तविक साइट वास्तुकला और उपकरण इनपुट से मेल खाना चाहिए।

बसबार वास्तुकला लचीलापन और रखरखाव चर्चा को बदल देती है। सीपीएसवाई इस उत्पाद श्रेणी में सिंगल या डबल बसबार विकल्प प्रदान करता है। एक डबल-बसबार व्यवस्था एक ऐसे डिज़ाइन का समर्थन कर सकती है जिसके लिए अलग आपूर्ति पथ की आवश्यकता होती है, लेकिन यह स्वचालित रूप से अनावश्यक नहीं है। सच्ची अतिरेक पूरी प्रणाली पर निर्भर करती है: जहां आवश्यक हो, स्वतंत्र अपस्ट्रीम स्रोत, स्थानांतरण रणनीति, उचित दोहरी-कॉर्ड व्यवस्था के साथ डाउनस्ट्रीम उपकरण और अनुशासित सर्किट असाइनमेंट।

रैक और लोड योजना से आउटगोइंग सर्किट निर्दिष्ट करें। पूछें कि अब कौन से सर्किट की आवश्यकता है, कौन से स्थान आरक्षित हैं, ब्रेकरों की पहचान कैसे की जाती है, और किस प्रकार की निगरानी की आवश्यकता है। पहले ही दिन हर उपलब्ध तरीके को भरने से बचें क्योंकि कैबिनेट में जगह है। भौतिक अतिरिक्त क्षमता, विद्युत अतिरिक्त क्षमता, और निगरानी की गई अतिरिक्त क्षमता एक ही चीज़ नहीं हैं।

एकीकरण पर भी समान ध्यान देने की आवश्यकता है। परिभाषित करें कि कौन से मान निगरानी प्लेटफ़ॉर्म तक पहुंचने चाहिए, अलार्म थ्रेशोल्ड का मालिक कौन है, संचार हानि पर क्या होता है, और लेबल डीसीआईएम या बीएमएस बिंदु नामों से कैसे मेल खाएंगे। कैबिनेट के साइट पर पहुंचने से पहले बाड़े के आयाम, पहुंच मंजूरी, केबल-प्रवेश दिशा, गर्मी की स्थिति और सेवा पहुंच की समीक्षा करें। यदि पिछला समापन क्षेत्र किसी दीवार या केबल ट्रे द्वारा अवरुद्ध हो तो एक सक्षम कैबिनेट अभी भी खराब स्थापना बन सकता है।

विन्यास योग्य वितरण और निगरानी की आवश्यकता वाली परियोजनाओं के लिए, उपलब्ध की समीक्षा करेंडेटा सेंटर बिजली वितरण कैबिनेट विकल्पइलेक्ट्रिकल इंजीनियर और कमीशनिंग टीम के साथ-न केवल खरीद टीम के साथ।

डेटा सेंटर वितरण कैबिनेट चेकलिस्ट: सत्यापित करने के लिए विद्युत, एकीकरण, संलग्नक और अनुपालन प्रश्न

• विद्युत:क्या कैबिनेट साइट वोल्टेज, स्रोत क्षमता, ग्राउंडिंग दृष्टिकोण, फॉल्ट-ड्यूटी आवश्यकता और नियोजित आउटगोइंग सर्किट गणना से मेल खाता है? क्या ब्रेकर रेटिंग और सर्किट असाइनमेंट प्रलेखित हैं?
• वास्तुकला:क्या सिंगल या डबल बसबार वास्तविक एक-पंक्ति आरेख के लिए उपयुक्त है? यदि लचीलेपन का दावा किया गया है, तो क्या केवल कैबिनेट के बजाय पूरे अपस्ट्रीम-टू-रैक पथ की समीक्षा की गई है?
• निगरानी:किस कैबिनेट और शाखा माप की आवश्यकता है? क्या अलार्म, इवेंट रिकॉर्ड, स्थानीय एचएमआई एक्सेस और मोडबस पॉइंट को चालू करने से पहले परिभाषित किया गया है?
• एकीकरण:क्या बीएमएस, डीसीआईएम, या साइट मॉनिटरिंग प्लेटफ़ॉर्म को उपयोगी, नामित बिंदु प्राप्त होंगे - न कि केवल एक सामान्य संचार कनेक्शन? संचार हानि अलार्म का परीक्षण कौन करता है?
• स्थापना:क्या कमरे के लेआउट के अनुसार आयाम, वजन, फर्श लोडिंग, सामने और पीछे की पहुंच, केबल प्रविष्टि, परिवेश की स्थिति और रखरखाव मंजूरी की पुष्टि की गई है?
• अनुपालन:अधिकार क्षेत्र और परियोजना विनिर्देश वाले प्राधिकारी को कौन सी लिस्टिंग, प्रमाणपत्र और स्थानीय कोड अनुमोदन की आवश्यकता है? यह न मानें कि निर्माता की सीमा में बताया गया प्रमाणीकरण प्रत्येक कॉन्फ़िगर किए गए कैबिनेट पर लागू होता है। सटीक इकाई के लिए दस्तावेज़ सत्यापित करें.
• समर्थन और रिकॉर्ड:क्या आपको एक-पंक्ति आरेख, सर्किट शेड्यूल, सेटिंग्स रिकॉर्ड, संचार मानचित्र और यथा-निर्मित लेबल प्राप्त होंगे? वे दस्तावेज़ यह निर्धारित करते हैं कि कमीशनिंग टीम के जाने के बाद सटीक बिजली वितरण उपयोगी रहेगा या नहीं।

A शाखा-निगरानी बिजली वितरण कैबिनेटअपना स्थान तब अर्जित करता है जब टीम कम मान्यताओं के साथ सुविधा को चलाने के लिए उन उत्तरों का उपयोग करेगी।
