220V वोल्टेज स्टेबलाइजर

उपयोग का दायरा: कंप्यूटर नेटवर्क इंजीनियरिंग उपकरण, घरेलू उपकरणों, चिकित्सा उपकरण, वैज्ञानिक अनुसंधान इकाइयों, माप उपकरण, कारखाने अंशांकन बेंच और अन्य उपकरण सहायक उपयोग के लिए उपयुक्त।

220V वोल्टेज स्टेबलाइजर कार्य सिद्धांत:

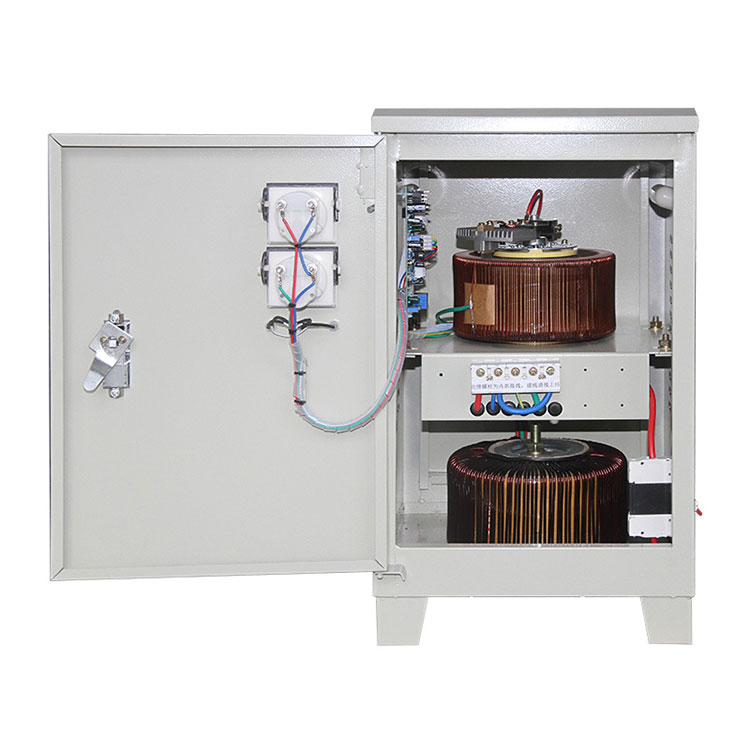

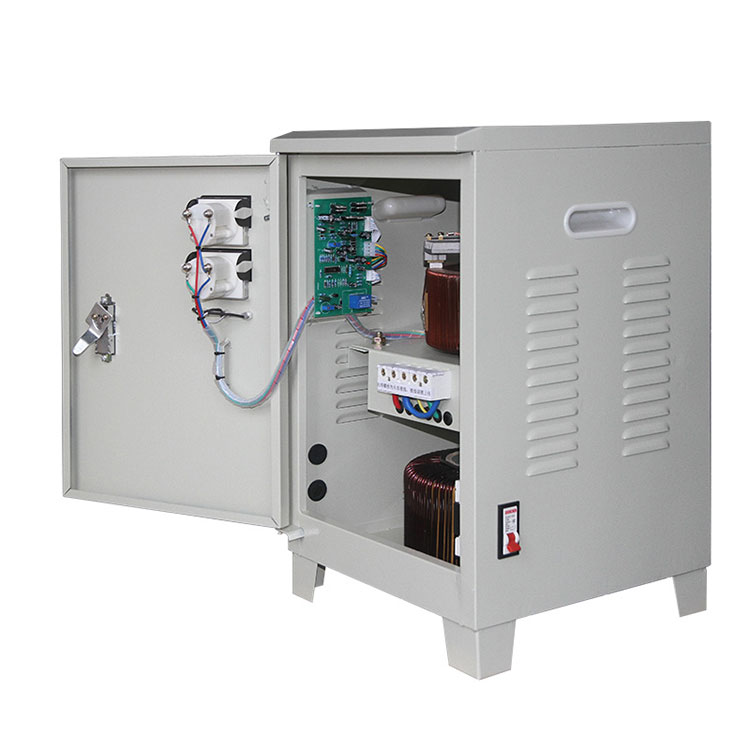

1। संरचना: यह उत्पाद मुख्य रूप से एक संपर्क ऑटो-युग्मन वोल्टेज नियामक, एक नमूना तुलना प्रवर्धन नियंत्रण सर्किट, एक आउटपुट वोल्टेज संरक्षण सर्किट, एक सर्वो मोटर और एक घूर्णन हाथ से बना है।

2। काम: जब इनपुट वोल्टेज अस्थिर होता है या लोड होता है, तो प्रत्येक चरण नमूना सर्किट के नमूने अलग -अलग होते हैं, इसकी तुलना सेट बेंचमार्क के साथ करते हैं, इसे बढ़ाते हैं, और तुलनात्मक परिणाम के अनुसार मोटर के आवश्यक दिशा रोटेशन को निष्पादित करते हैं, वोल्टेज रेगुलेटर के रोटेशन को चलाता है। हाथ वोल्टेज को समायोजित करता है ताकि प्रत्येक चरण का उत्पादन अपरिवर्तित हो, जिससे वोल्टेज स्थिरीकरण प्राप्त होता है। मुख्य सर्किट योजनाबद्ध आरेख नीचे दिखाया गया है:

CPSY® 220V वोल्टेज स्टेबलाइजर पैरामीटर (विनिर्देश)

एकल चरण स्पर्श AC 220V वोल्टेज स्टेबलाइजर

CPSY®220V वोल्टेज स्टेबलाइजर फ़ीचर और एप्लिकेशन

विशेषताएँ:

1। उच्च गुणवत्ता वाला आउटपुट वोल्टेज

220V वोल्टेज नियामक बिना किसी रुकावट के काम कर सकता है, वोल्टेज विनियमन प्रक्रिया सुचारू है, और कोई क्षणिक शक्ति हानि नहीं है। आउटपुट वोल्टेज विनियमन सटीकता अधिक है और आमतौर पर फैक्ट्री को एकल-चरण के लिए 220V+3% और तीन-चरण के लिए 380V ± 4% तक समायोजित किया जाता है।

2। इनपुट वोल्टेज में एक विस्तृत कार्य सीमा और मजबूत लोड विशेषताएं हैं।

यह मशीन सामान्य रूप से एक विस्तृत इनपुट वोल्टेज रेंज के भीतर काम कर सकती है और इसमें संतोषजनक लोड विशेषताएं हैं।

3। उच्च सुरक्षा कारक

ओवर-वोल्टेज और शॉर्ट-सर्किट प्रोटेक्शन (फ़्यूज़ या हाई-ब्रेकिंग छोटे सर्किट ब्रेकर्स द्वारा संरक्षित) स्वचालित रूप से आउटपुट को काट सकते हैं यदि आउटपुट वोल्टेज बहुत अधिक है, तो मशीन के सुरक्षा कारक में बहुत सुधार और प्रभावी रूप से टर्मिनल इलेक्ट्रिकल उपकरणों की रक्षा कर रहा है।

4. जीवन भर

2K से ऊपर, एक उच्च-ब्रेकिंग छोटे सर्किट ब्रेकर का उपयोग किया जाता है, जिसमें लोड और शॉर्ट सर्किट के खिलाफ विश्वसनीय सुरक्षा है; वोल्टेज स्टेबलाइजर नवीनतम सफलतापूर्वक विकसित उच्च-प्रदर्शन कार्बन ब्रश का उपयोग करता है, जो वोल्टेज स्टेबलाइजर के सामान्य सेवा जीवन का विस्तार करता है।

आवेदन:

वोल्टेज परीक्षण साधन

फोटोग्राफी प्रौद्योगिकी उपस्कर

सुरक्षा अलार्म प्रणाली

एयर कंडीशनर, एयर कंडीशनर

प्रकाश उपकरण

संचार तंत्र

चिकित्सकीय संसाधन

कंप्यूटर

औद्योगिक रोबोट

प्रयोगशाला उपकरण

टीवी उपकरण ध्वनि प्रणाली

एक्स-रे उपकरण

उत्पादन रेखा नियंत्रण युक्ति

सीएनसी मशीन उपकरण

CPSY® 220V वोल्टेज स्टेबलाइजर विवरण

जब साथियों के साथ तुलना करें, CPSY® 220V वोल्टेज स्टेबलाइजर फायदे नीचे के रूप में:

TN सीरीज़ हाई-सटीकता पूरी तरह से स्वचालित AC 220V वोल्टेज वोल्टेज स्टेबलाइजर एक नियंत्रण प्रणाली बनाने के लिए एक बड़े पैमाने पर रैखिक तर्क एकीकृत सर्किट का उपयोग करता है, वोल्टेज को स्वचालित रूप से समायोजित करने के लिए संपर्क वोल्टेज नियामक को ड्राइव करने के लिए सर्वो मोटर को नियंत्रित करता है, और वोल्टेज रेगुनेटर की सुरक्षित बिजली आपूर्ति सुनिश्चित करने के लिए देरी, ओवर-वोल्टेज, और ओवर-करंट प्रोटेक्शन फ़ंक्शंस सेट करता है। इस उत्पाद में उच्च दक्षता, छोटे तरंग विरूपण, स्थिर और विश्वसनीय आउटपुट वोल्टेज, कम बिजली की खपत, निरंतर संचालन और पूर्ण-कार्य सुरक्षा के फायदे हैं।

टीएन सीरीज़ थ्री-फेज स्प्लिट-एडजस्टेबल हाई-प्रेसिज़न एसी रेगुलेटेड पावर सप्लाई को आमतौर पर अंतरराष्ट्रीय स्तर पर उपयोग किए जाने वाले स्वचालित वोल्टेज रेगुलेशन सिद्धांत के आधार पर डिज़ाइन किया गया है। इसमें उच्च वोल्टेज स्थिरीकरण सटीकता, छोटे आउटपुट तरंग विरूपण, छोटे आकार, हल्के वजन और कम बिजली की खपत है। सुविधाएँ, विद्युत उपकरणों के लिए एक स्थिर और विश्वसनीय बिजली वातावरण प्रदान करना, जिसमें वोल्टेज स्थिरीकरण की आवश्यकता होती है।

सावधानियां

1। 220V वोल्टेज नियामक को गंभीर कंपन, हानिकारक गैस संक्षारण और तरल प्रवाह से बचना चाहिए।

2। वोल्टेज नियामक के कनेक्टिंग वायर के लिए, कृपया इसे रेटेड पावर (≤5a/मिमी/मिमी के अनुसार पर्याप्त वर्तमान क्षमता के साथ कनेक्टिंग वायर (कॉपर कोर) से लैस करें

3। वोल्टेज नियामक के अंदर एक ग्राउंडिंग डिवाइस है, और बाहर से जुड़े तार को मज़बूती से ग्राउंड किया जाना चाहिए। ग्राउंडिंग तार को मनमाने ढंग से नहीं हटाया जाना चाहिए या अनजान नहीं छोड़ दिया जाना चाहिए।

4। यदि आउटपुट वोल्टेज रेटेड मान से बहुत विचलित हो जाता है, तो कृपया नियंत्रण सर्किट बोर्ड में ट्रिमर पोटेंशियोमीटर को अपने आप से समायोजित करें। इसे दक्षिणावर्त मोड़ने से आउटपुट वोल्टेज में वृद्धि होगी, और इसके विपरीत आउटपुट वोल्टेज को कम कर देगा।

5। मशीन के अंदर साफ रखें। धूल गियर के रोटेशन में बाधा होगी और सामान्य उपयोग को प्रभावित करेगी। कार्बन ब्रश और कॉइल को साफ रखने के लिए इसे समय पर हटा दिया जाना चाहिए। सुनिश्चित करें कि कार्बन ब्रश और कॉइल के बीच संपर्क सतह पर स्पार्किंग से बचने के लिए कार्बन ब्रश वसंत में पर्याप्त दबाव है।

220V वोल्टेज स्टेबलाइजर पैकिंग सूची:
