सीपीएसवाई® ने सरकार, वित्त, ऑपरेटर शाखा आउटलेट, छोटे और मध्यम आकार के उद्यमों के स्वयं के कंप्यूटर रूम, हाशिए पर रहने वाले छोटे कंप्यूटर कमरों की निर्माण आवश्यकताओं को पूरा करने के लिए टिकाऊ रूम टाइप मॉड्यूलर डेटा सेंटर समग्र कंप्यूटर रूम समाधान की एक नई डिजाइन अवधारणा लॉन्च की है। डेटा सेंटर, 5जी बेस स्टेशन आदि। नई पीढ़ी के माइक्रो-मॉड्यूल डेटा सेंटर "मानकीकृत" डिजाइन अवधारणा को अपनाते हैं, मानक एकीकृत उत्पादों को व्यापक कैबिनेट में एकीकृत किया जाता है। सभी घटक फ़ैक्टरी में पूर्व-डिज़ाइन, पूर्व-स्थापित और पूर्व-डीबग किए गए हैं। उन्हें एक इकाई के रूप में ईसी/आईटी कैबिनेट में पैक और परिवहन किया जाता है। ऑन-साइट स्थापना के लिए केवल सरल कैबिनेट संयोजन और समग्र निर्माण की आवश्यकता होती है। इसमें केवल 5 घंटे लगते हैं. मॉड्यूल धूल-रोधी और शोर में कमी के प्रभाव को प्राप्त करने के लिए गर्म और ठंडे गलियारों का एक सीलबंद डिज़ाइन अपनाता है। दोनों तरफ के आईटी कैबिनेट को लचीले ढंग से विस्तारित किया जा सकता है और संयोजनों की इकाइयों में कॉपी और विस्तारित किया जा सकता है।
पेशेवर निर्माता के रूप में, हम आपको रूम टाइप मॉड्यूलर डेटा सेंटर प्रदान करना चाहेंगे। डेटा केंद्रों में गलियारे के नियंत्रण के लिए कैबिनेट को गर्म गलियारे/ठंडे गलियारे के लेआउट में संरेखित करने की आवश्यकता होती है। कंटेनर पैनल या स्ट्रिप्स सर्वर आपूर्ति हवा (ठंडी गलियारे की रोकथाम) या निकास हवा (गर्म गलियारे की रोकथाम) को अलग करने के लिए एक क्षेत्र बनाते हैं। आपूर्ति और निकास हवा को मिश्रण से रोकने से आपके शीतलन बुनियादी ढांचे की क्षमता और शीतलन दक्षता में काफी वृद्धि हो सकती है। जब स्थितियों, कूलिंग इंफ्रास्ट्रक्चर, रैक घनत्व और अन्य कारकों को ध्यान में रखा जाएगा तो प्रत्येक साइट अलग होगी।
बड़े, मध्यम और छोटे डेटा केंद्रों के लिए विशेष रूप से विकसित बहु-कार्यात्मक कैबिनेट में ठोस संरचना, मजबूत भार-वहन क्षमता, उत्कृष्ट और सुरुचिपूर्ण और पूर्वनिर्मित संरचनात्मक डिजाइन के फायदे हैं। कैबिनेट तीन प्रमुख समाधानों (पावर प्रबंधन समाधान, केबल प्रबंधन समाधान, गर्मी अपव्यय प्रबंधन समाधान) को एकीकृत करता है, जिसका उपयोग मॉड्यूलर उपकरण स्थापना बुनियादी ढांचे, कैबिनेट-प्रकार बिजली वितरण कैबिनेट, रैक-माउंटेड बैटरी बक्से और कैबिनेट-एकीकृत उपयोगकर्ता उपकरण के रूप में किया जा सकता है। . बिजली वितरण, यूपीएस, बैटरी बॉक्स और निगरानी प्रणाली उपकरण कक्ष क्षेत्र को काफी हद तक बचाते हैं।
सीपीएसवाई चैनल रोकथाम प्रणाली को रैक, पंक्ति या कमरे के स्तर पर शीतलन पूर्वानुमान, क्षमता और दक्षता को अधिकतम करने के लिए डिज़ाइन किया गया है। आइज़ल रोकथाम प्रणालियाँ स्मार्ट थर्मल रोकथाम समाधान हैं जिन्हें महत्वपूर्ण आईटी उपकरणों और कर्मियों की सुरक्षा करते हुए शीतलन प्रणाली दक्षता बढ़ाने के लिए डिज़ाइन किया गया है। सीपीएसवाई आईटी वातावरण में गर्म और ठंडी हवा के मिश्रण को कम करता है।
उपकरण प्रणाली | वस्तु | पैरामीटर |
प्रणाली | DIMENSIONS | 1200 मिमी चौड़ा बंद ठंडा/गर्म गलियारा डबल-पंक्ति कैबिनेट अनुशंसित अधिकतम आकार: 1400(एल)*3600(डब्ल्यू)*2300(एच)मिमी, रोशनदान पलटने के बाद ऊंचाई 2600मिमी। |
सं. एकल-मॉड्यूल अलमारियाँ | ≤48 | |
कैबिनेट बिजली की खपत | डिज़ाइन बिजली की खपत 5~8 किलोवाट, अधिकतम समर्थन 14 किलोवाट | |
मॉड्यूल बिजली की खपत | ≤180KW | |
काम का माहौल | -30℃~45℃ | |
ऊंचाई | 0~1000 मीटर (1000 मीटर से अधिक को व्युत्पन्न करने की आवश्यकता है) | |
इंस्टॉलेशन तरीका | फर्श स्थापना, विरोधी स्थैतिक फर्श के साथ या उसके बिना स्थापित किया जा सकता है | |
अलमारी | DIMENSIONS | 600(डब्ल्यू)*1200(डी)*2000(एच)मिमी, कृपया अन्य आयामों के लिए शांगयु फैक्ट्री से संपर्क करें |
उपलब्ध स्थान | 42यू | |
वाष्प दर | 80% | |
स्थैतिक भार | 1800 किग्रा | |
भूकंपीय रेटिंग | 9 तीव्रता का भूकंप | |
पर्यावरण प्रमाणन | RoHS | |
आईपी वर्ग | आईपी20 | |
बंद मार्ग | रोशनदान | झुका हुआ रोशनदान, सपाट छत का रोशनदान, स्थिर रोशनदान, चौड़ाई: 300(600)मिमी, कृपया अन्य आयामों के लिए Shangyu कारखाने से संपर्क करें |
अंत द्वार | मैनुअल रिवर्सिंग दरवाजा, स्वचालित अनुवाद दरवाजा | |
वायरवे | माउंटेन टाइप शीट मेटल वायरिंग गर्त | |
आधार | कैबिनेट बेस, चैनल बेस (विरोधी स्थैतिक फर्श की स्थापना) | |
ज़मीन | कैल्शियम सल्फेट विरोधी स्थैतिक फर्श | |
बिजली वितरण | DIMENSIONS | 600(डब्ल्यू)*1200(डी)*2000(एच)मिमी, कृपया अन्य आयामों के लिए शांगयु फैक्ट्री से संपर्क करें |
यूपीएस रेटेड इनपुट | 380VAC/400VAC/415VAC (3-चरण 5-तार), 50/60Hz, पीएफ=0.99 | |
यूपीएस रेटेड पावर | 80~300kVA | |
यूपीएस पावर मॉड्यूल | 20kVA/30kVA | |
बैटरी | 38AH~250AH (12V) वाल्व-विनियमित लेड-एसिड बैटरी, कृपया अन्य विशिष्टताओं के लिए Shangyu फ़ैक्टरी से संपर्क करें | |
वितरण कैबिनेट | इनपुट: 100ए~630ए; 380VAC/400VAC/415VAC (3-चरण 5-तार); 50/60हर्ट्ज़ | |
आउटपुट: मल्टी-चैनल 10~63ए/3पी (1पी) वैकल्पिक, विशिष्ट कॉन्फ़िगरेशन के लिए कृपया शांगयु फैक्ट्री से संपर्क करें | ||
पीडीयू | 32A इनपुट, 8~24 बिट C13 (C19) राष्ट्रीय मानक सॉकेट वैकल्पिक, वैकल्पिक बिजली संरक्षण घटक और बुद्धिमान बुद्धिमान संचार घटक, आदि। |
|
पता लगाने का कार्य | मुख्य और शंट स्विच स्थिति, वोल्टेज, करंट, पावर फैक्टर, हार्मोनिक्स, बिजली की खपत, आदि। | |
आईपी वर्ग | आईपी20 | |
शीतलन प्रणाली | एयर कंडीशनर DIMENSIONS |
300(डब्ल्यू)*1200(डी)*2000(एच)मिमी |
600(डब्ल्यू)*1200(डी)*2000(एच)मिमी | ||
ठंडा करने की क्षमता | अंतर-पंक्ति शीतलन: 13~40KW | |
कमरे के स्तर पर शीतलन: 8~102KW | ||
इनपुट | 3-चरण 380VAC, 50Hz | |
वायु आपूर्ति मोड | क्षैतिज वायु आपूर्ति, ऊपर की ओर वायु आपूर्ति, और नीचे की ओर वायु आपूर्ति | |
अलगाव विधि | बंद ठंडा/गर्म गलियारा | |
आईपी वर्ग | आईपी20 | |
जांच सिस्टम | पर्यावरणीय निगरानी | तापमान और आर्द्रता, धुएं का पता लगाना, स्मार्ट एक्सेस कंट्रोल, हाई-डेफिनिशन कैमरा, पानी का रिसाव, चार-रंग परिवेश प्रकाश |
निगरानी | बिजली की आपूर्ति, बैटरी, बिजली वितरण, एयर कंडीशनर |

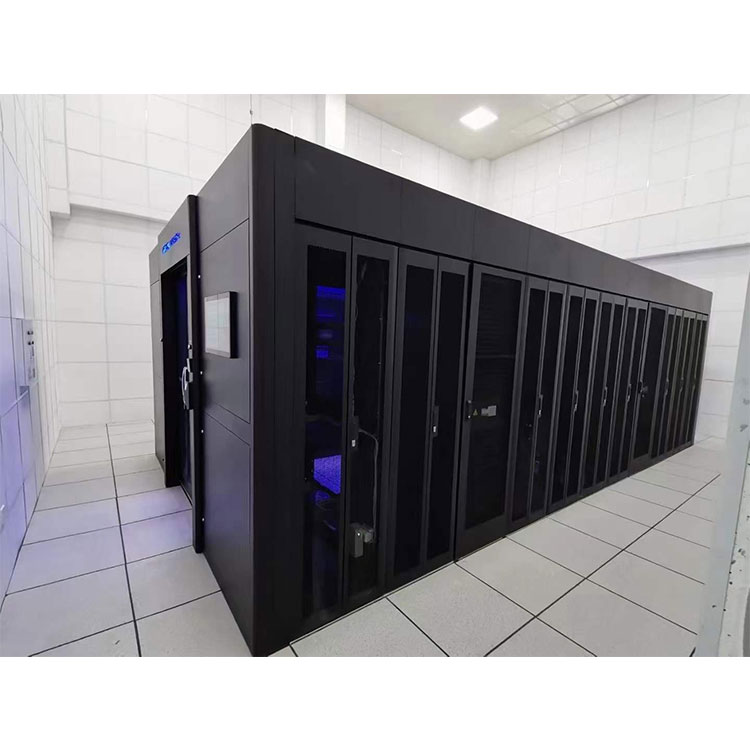

सीपीएसवाई® कक्ष प्रकार मॉड्यूलर डेटा सेंटर
भार क्षमता: स्थिर भार 1000KG
सुरक्षा स्तर: IP20
मानक: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
प्रमाणीकरण: सीई, आरओएचएस, यूएल
--सरल: दरवाजा खोलने के लिए लॉग इन करने के लिए स्थानीय फिंगरप्रिंट और कार्ड स्वाइप का उपयोग करें, जिससे मैन्युअल रूप से पासवर्ड दर्ज करने की आवश्यकता समाप्त हो जाती है, जो सुविधाजनक और तेज़ है। बुद्धिमान निगरानी प्रणाली प्रसंस्करण के लिए साइट पर जाने की आवश्यकता के बिना तुरंत दोषों का पता लगा सकती है और कार्यक्रमों को दूरस्थ रूप से अपग्रेड कर सकती है। हॉट-स्वैपेबल मोड, व्यवसाय बाधित नहीं होता है, मानक मोबाइल फोन एपीपी फ़ंक्शन, कंप्यूटर कक्ष की निगरानी के लिए केवल एक मोबाइल फोन का उपयोग किया जा सकता है, जिससे अप्राप्य संचालन प्राप्त होता है!
---विश्वसनीय: स्वतंत्र निगरानी प्रणाली लक्षित तरीके से कार्यों को भेज सकती है, संचालन और रखरखाव दक्षता में सुधार कर सकती है, और धूम्रपान अलार्म ट्रांसमिशन संकेतों का पता लगा सकती है और कंप्यूटर कक्ष की सुरक्षा सुनिश्चित करने के लिए अग्नि सुरक्षा के साथ लिंक कर सकती है!
----कुशल: रैक प्रशीतन प्रणाली, डीसी चर आवृत्ति प्रशीतन, पूरी तरह से संलग्न गर्म और ठंडे चैनल डिजाइन, अधिक ऊर्जा-बचत और पर्यावरण के अनुकूल, कैबिनेट की स्थापना स्थान को बचा सकता है, और PUE मान 1.3 से कम है।
औद्योगिक वातावरण, चिकित्सा सुविधाएं, प्रयोगशाला उपकरण आदि बिजली आपूर्ति और सुरक्षा के लिए प्रमुख उपकरण हैं।
बादल
दूरसंचार
एज कंप्यूटिंग
सामग्री वितरण प्रसार
इंटरनेट डाटा सेंटर
कैरियर डेटा सेंटर
अन्य एंटरप्राइज़ डेटा केंद्र
विभिन्न उद्योगों (वित्त, सरकार, ऊर्जा, चिकित्सा, आदि) के लिए डेटा केंद्र
साथियों के साथ तुलना करने पर, CPSY® SPR श्रृंखला रैक-माउंटेड कूलिंग एयर कंडीशनर के फायदे नीचे दिए गए हैं:
निर्माण लागत में 35% तक की बचत
प्रारंभिक निवेश पर 40% तक की बचत करें
निश्चित आवृत्ति एयर कंडीशनर की तुलना में, परिवर्तनीय आवृत्ति एयर कंडीशनर की वार्षिक ऊर्जा बचत दर 29% तक पहुंच सकती है।
यह उन्नत आवृत्ति रूपांतरण तकनीक को अपनाता है और पर्यावरण के अनुकूल रेफ्रिजरेंट R410A का उपयोग करता है।
80-300kVA मॉड्यूलर यूपीएस को ग्राहक की सिस्टम बिजली आपूर्ति आवश्यकताओं के अनुसार लचीले ढंग से कॉन्फ़िगर किया जा सकता है।
प्रकाश के लिए 5 मिमी प्री-टेम्पर्ड ग्लास का उपयोग, प्रकाश दर 91% तक पहुंच जाती है, उच्च यांत्रिक शक्ति और अच्छी पारगम्यता
कैबिनेट का आधार 2.0 मिमी मोटी कोल्ड-रोल्ड स्टील प्लेटों से बना है जो मुड़ी हुई और वेल्डेड हैं, जिनकी भार वहन क्षमता 1500KG से अधिक है।
उच्च दक्षता वाले घटक जैसे परिवर्तनीय आवृत्ति कंप्रेसर, ईसी पंखे और हरे रेफ्रिजरेंट।
चलने योग्य सनरूफ 90° के कोण पर खुलता है और इसमें एक बफर लिमिटर होता है जिसका उपयोग शोर में कमी और स्थिति निर्धारण के लिए किया जा सकता है।
गर्म गलियारे को नियंत्रित करने से शीतलन दक्षता में और सुधार होता है, जिससे यूपीएस 30% हल्के भार पर भी 95% तक दक्षता उत्पन्न कर सकता है।
स्वचालित दरवाजा संरचना + अभिगम नियंत्रण प्रणाली, जिसे आपातकालीन स्थिति में अंदर से बाहर तक खोला जा सकता है।
पारंपरिक डेटा केंद्रों के निर्माण में 18-24 महीने लगते हैं, जबकि कंटेनर डेटा केंद्र लचीले और स्केलेबल होते हैं और तेजी से बढ़ती आईटी जरूरतों को पूरा करने के लिए इसे कुछ ही हफ्तों या महीनों में तैनात किया जा सकता है।
